編者按：“六精四化”三年行動以來，國家電網公司全面推進輸變電工程機械化施工，體系化推進施工裝備創新應用與專業人才建設，為高質量建設電網提供了有力支撐。電網頭條推出“輸變電工程機械化施工”系列報道，直擊一線施工現場，展現輸變電工程機械化施工領域在技術突破、裝備革新與人才培育等方面的成果。

隨著電網投資規模持續增大、建設場景日益多樣化，各單位立足工程實際，積極推動新型施工裝備研發與應用，取得了一系列新型施工裝備成果。為進一步推動機械化施工裝備向標準化、系列化方向發展，提升公司施工裝備研發、配置和管理水平，公司組織構建了輸變電工程機械化施工裝備體系，統籌推動施工裝備共享平臺建設，促進省級送變電和原產業單位施工裝備共享共用，提升施工單位裝備配置應用水平。

體系架構

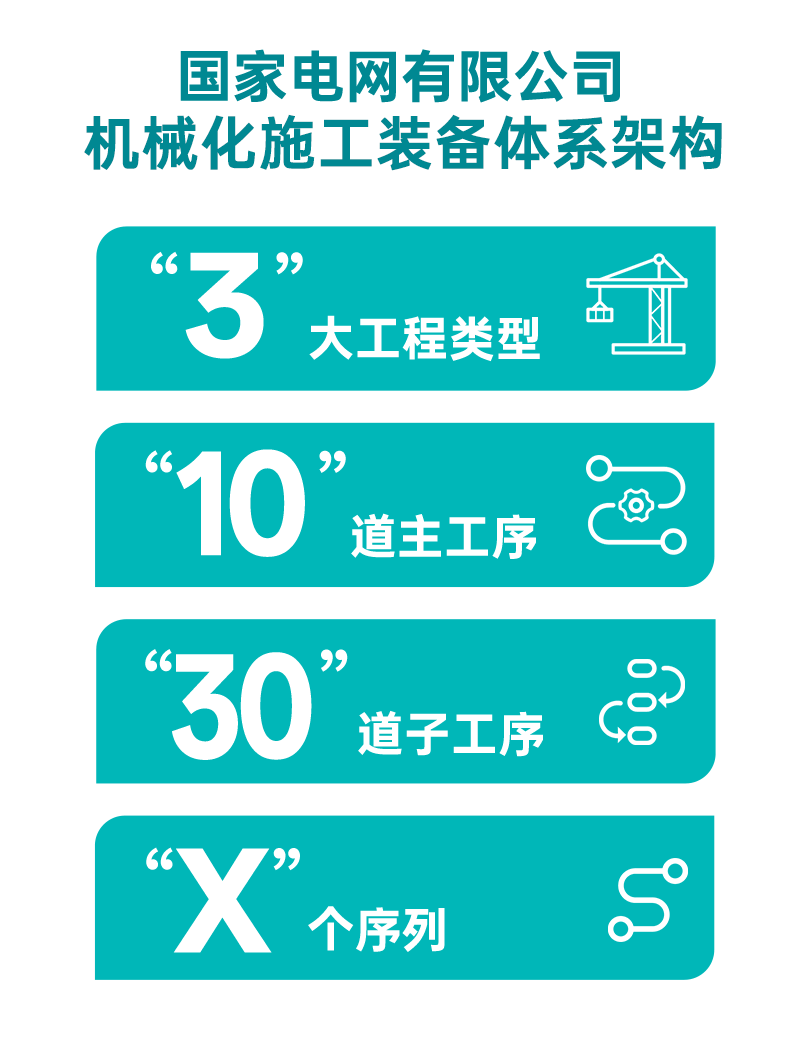

輸變電工程機械化施工裝備體系采用“3+10+30+X”層級化架構設計，其中“3”為架空線路、變電站、電纜（海纜）3大工程類型，“10”為工程建設的10道主工序，“30”為基于主工序細分細化的30道子工序，“X”為根據裝備功能、性能等形成的若干個“裝備大類-裝備小類-規格型號”序列。

“3+10+30”——固定框架

架空輸電線路工程包括臨時道路修筑、物料運輸、基礎施工、組塔施工、架線施工5道主工序及道路修筑、道路搭設、物料運輸、基坑開挖、鋼筋籠制作、混凝土澆筑、塔材組片、塔材吊裝、塔材緊固、跨越施工、導地線展放、緊線掛線、附件安裝等13道子工序。

變電站工程包括變電土建、電氣安裝2道主工序及地基施工、樁基礎施工、建筑物施工、構筑物施工、構支架施工、一次設備施工、二次設備施工、試驗調試8道子工序。

電纜（海纜）工程包括電纜土建、電纜GIL敷設、海纜施工3道主工序及基坑（槽）施工、通道掘進施工、通道結構施工、通道結構檢測、電纜/GIL運輸、電纜/GIL安裝、電纜附件安裝、電纜試驗、海纜敷設9道子工序。

“X”序列——滾動更新

裝備序列 “X”為根據裝備功能、性能等形成的若干個“裝備大類-裝備小類-規格型號”序列。

裝備大類：依據裝備功能、適用范圍等根本性差異，將裝備歸并為不同裝備大類，如基坑開挖裝備根據基礎型式可分為巖石錨桿鉆機、微型樁鉆機、挖孔樁鉆機、螺旋錨鉆機，物料運輸裝備根據適用范圍可分為地面運輸、架空運輸、空中運輸裝備。

裝備小類：在裝備大類之下，根據其結構形式、驅動方式、行走機構等差異進行細分，體現同一功能下的不同技術實現路徑，如巖石錨桿鉆機可根據結構形式分為一體式巖石錨桿鉆機、分體式巖石錨桿鉆機，空中運輸裝備根據技術路線分為重載無人機、系留氣球等。

規格型號：依據主要技術參數，如鉆機可按照成孔直徑、成孔深度等，細分至具體型號。

現階段，機械化施工裝備體系包括68個裝備大類154個裝備小類512個具體裝備型號，后續將結合技術發展、工程建設需求持續擴展。
