什么是發電機出口斷路器？
發電機出口斷路器是安裝于發電機和變壓器之間的斷路器，作為發電機和電網之間的一個可以控制的斷開點，隔離發電機故障，同步發電機并網運行。廣泛應用于水電機組發電、核電機組發電、火電機組發電、風電機組發電、垃圾發電機組發電等場合。
發電機出口斷路器有哪些特殊要求？

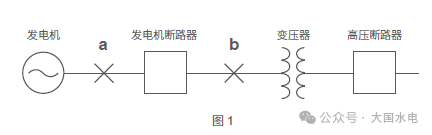

由于應用場合的特殊性（如圖1），發電機出口斷路器需要極其高的特性參數要求。
極高的直流分量開斷能力
“a”點發生短路故障，稱為系統源短路故障，”b”點發生短路故障，稱為發電機源短路故障
當a點發生短路故障時，斷路器這時不僅僅需要開斷同步故障電流，也需要開斷非同步故障電流。此時的直流分量可以高達75%。

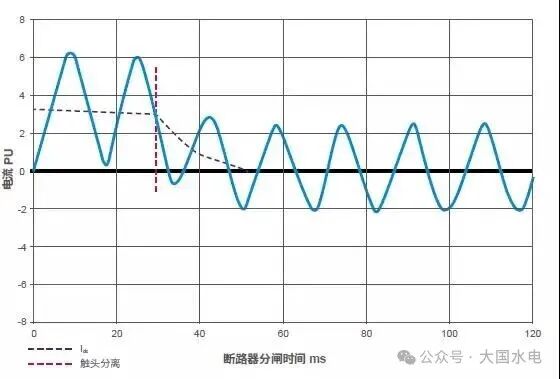

在b點發生短路故障時，短路電流完全偏離零點，不對稱故障電流峰值變的很高，衰減變慢，并且會延遲幾個周波，直流分量高達130%，（一般應用場合直流分量不會超過42%）。
快速電壓恢復能力（RRRV）
發電機出口專用斷路器的恢復電壓上升率非常快，發電機回路里恢復電壓上升率可以達到3.5kV/ms。（一般應用場合要求恢復電壓上升率為0.4kV/ms左右）
極高的額定短路關合能力
斷路器合閘于故障回路時，或合閘于存在失步電壓時，會產生較大的短路關合電流。額定短路關合電流（峰值）和額定峰值耐受電流都是額定開斷電流的2.74~3倍。（一般應用場合要求額定短路關合電流為電流有效值的2.5倍）
超高的失步開斷電流能力
當發電機未啟動時，斷路器斷口的電壓為正常系統電壓。當發電機啟動時，電源側與電網側還未同步，斷口之間存在相位差，斷口電壓可高達線對地電壓的2倍，即失步電壓。發電機斷路器的失步開斷電流為額定短路開斷電流的50%。（一般應用場合對失步開斷能力不做強制規定要求，一般設計為額定短路開斷電流的25%）
如何選擇發電機出口斷路器？
因?yàn)榘l(fā)電機出口斷路器的特殊使命，在產品選型時，一定要考慮以下：
1）滿足發電機系統的額定電壓、額定電流，額定短路開斷電流和直流分量的要求；
2）選型時充分考慮回路時間常數、失步開斷電流、瞬態恢復電壓上升率等均滿足和超過設計規定和要求；
3）斷路器的機械性能、機械和電氣壽命等可靠性參數以保證長期安全運行；
4）良好的運營業績，長期有保障的維護能力等。
